EtherChannelとは?EtherChannelの概要やスイッチへの設定方法を解説

スイッチ

こんにちは、フルスタックエンジニアのryuです。

今回の記事では、EtherChannel(イーサチャネル)について解説します。EtherChannelとは、複数のリンクを1つに束ねる技術です。EtherChannelを使用することで、通信帯域の向上や耐障害性の強化につながります。今回はEtherChannelの概要やスイッチへの設定方法を解説します。

EtherChannel(イーサチャネル)とは?

EtherChannelって何?

今回の記事では、EtherChannel(イーサチャネル)について解説します。

EtherChannelとは、複数のリンクを束ねて一本のリンクとして扱う技術です。今回の記事の内容は以下の通りです。

  • EtherChannelとは?
  • EtherChannelのメリット
  • スイッチへEtherChannelを設定する方法

では、詳しく解説します。

EtherChannelは複数のリンクを論理的に束ねる技術

EtherChannelとは、複数のリンクを論理的に束ねる技術です。良く分からない方のために図解で解説します。

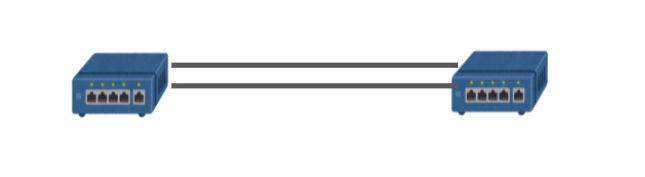

以下のイラストのようにスイッチを2本で接続します。

EtherChannelの構成

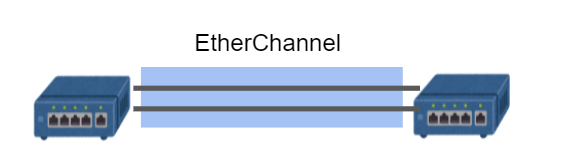

この2本で接続した線を1論理的に1本として扱う技術がEtherChannelです。

EtherChannelはリンクアグリゲーションのこと

EtherChannelとは、Ciscoの機器で使われることです。このような複数のリンクを論理一本にまとめる技術を、一般的にはリンクアグリゲーションと言います。

機器によっては、「チーミング」や「ボンディング」と呼ぶことがあります。

EtherChannelのメリット

EtherChannelのメリットは以下の通りです。

  • 帯域速度が速くなる
  • 耐障害性が向上する

帯域速度が速くなる

まず1つ目のメリットは、帯域速度が速くなります。

例えば、1Gbpsの線を2本接続したものでEtherChannelを構成すると、2Gbpsの通信帯域になります。2本分の通信帯域を確保できるため、速度が速くなります。

耐障害性が向上する

2つ目のメリットは、耐障害性が向上します。

EtherChannelは2本の線で構成されます。この時、1本で障害が発生した場合、そのほかの線で通信を行うことができます。

ケーブルの不具合などが発生した場合でも、継続的に通信を行うことができるため耐障害性が向上します。

スイッチでEtherChannelを設定する

ここからは、スイッチでEtherChannelを設定する方法について解説します。以下のようにコマンドを入力します。

(config)#int range gi0/1-2
(config-if-range)#channel-group 1 mode on

LACPの場合は以下のように設定します。

(config)#int range gi0/1-2
(config-if-range)#channel-group 1 mode active

PAgPの場合は以下のように設定します。

(config)#int range gi0/1-2
(config-if-range)#channel-group 1 mode desirable

「LACP」と「PAgP」とは、EtherChannelのプロトコルことです。PAgPとはシスコ独自のプロトコルで、LACPは標準化されたプロトコルです。

EtherChannel(イーサチャネル)とは?まとめ

今回の記事では、EtherChannelについて解説しました。まとめると以下のようになります。

  • EtherChannelとは複数のリンクを論理的に1本にまとめる技術
  • 帯域速度の向上や耐障害性が向上する
