こんにちは、フルスタックエンジニアのryuです。

今回の記事は、基本情報技術者試験過去問講座です。レイヤ3スイッチだけがもつ機能について解説です。スイッチの機能やレイヤ3について解説します。基本情報技術者試験の過去問を分かりやすく解説します!

今回の記事の内容
  • レイヤ3スイッチとは?
  • レイヤ3スイッチをつかってみよう

レイヤ3スイッチだけがもつ機能はどれか

今回の記事では、こちらの基本情報の過去問について解説します。

メディアコンバータ,リピータハブ,レイヤ2スイッチ,レイヤ3スイッチのうち,レイヤ3スイッチだけがもつ機能はどれか。

ア:データリンク層において,宛先アドレスに従って適切なLANポートにパケットを中継する機能

イ:ネットワーク層において,宛先アドレスに従って適切なLANポートにパケットを中継する機能

ウ:物理層において,異なる伝送媒体を接続し,信号を相互に変換する機能

エ:物理層において,入力信号を全てのLANポートに対して中継する機能

出典:令和元年秋期 問32

この問題の答えは『イ』のネットワーク層において、宛先アドレスに従って適切なLANポートにパケットを中継する機能です。

この問題のポイントは”レイヤ3→ネットワーク層”です。レイヤ3やスイッチについて詳しく解説していきます!

レイヤ3スイッチとは?

レイヤ3スイッチってなに?

そもそも、今回の問題のレイヤ3スイッチとはなんのでしょうか?レイヤ3スイッチとは、スイッチにレイヤ3(ネットワーク層)の機能を追加したものです。さらに詳しく解説します。

レイヤ3はネットワーク層のこと

レイヤ3とは、ネットワーク層のことです。OSI参照モデルで第3層のことです。

OSI参照モデルとは、プロトコルを7層に分けて定義したものです。第3層のネットワーク層では、ネットワーク間の通信のプロトコルを定義しています。

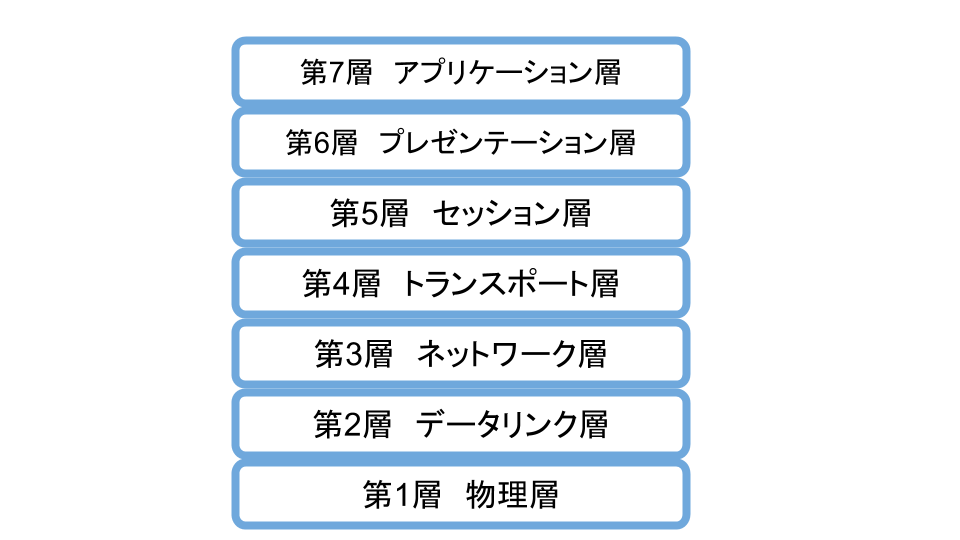

OSI参照モデル
参考:【ITパスポート講座⑥】プロトコルとは?初心者にも分かりやすく解説

レイヤ3スイッチはスイッチでルーティングができる

先ほどまで、レイヤ3について解説しました。レイヤ3とはネットワーク層のことで、ネットワーク間の通信プロトコルを定義しています。

つまり、レイヤ3スイッチとはスイッチでルーティングができるスイッチです。スイッチとルーターが合わさったものと覚えましょう!

スイッチやルーティングについてはこちらの記事で詳しく解説しています。ルーティングを試してみたい方は是非ご覧ください。

レイヤ3スイッチをつかってみよう

ここからは、実践編です。レイヤ3スイッチを使ってみましょう。PacketTracerなどのシュミレーターでうごかしてみます。

PacketTracerのインストール方法は↓こちらの記事で解説しています。

Ciscoのルーターやスイッチのシュミレーター「Packet Tracer」がすごい!

レイヤ3スイッチを配置する

PacketTracerの準備ができたら、レイヤ3スイッチを配置しましょう。

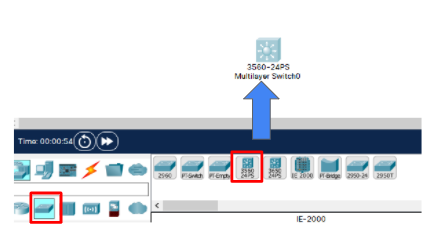

レイヤ3スイッチは「3560-24ps」もしくは「3650-24ps」です。下記画像のように配置します。

その他のレイヤ3スイッチは、こちら 。Catalyst 3~がレイヤ3スイッチです。

スイッチ – サポートとダウンロード – Cisco

ルーティングを有効にするコマンド

レイヤ3スイッチでは、ルーティングはデフォルトで無効になっています。下記のコマンドを入力することでルーティングが有効になります。

(config)#ip routing

コマンドを入力すると、ripやospfなどのルーティングの設定をすることができます。設定はルーターと同様なので、こちらの記事を参考にしてください。

インフラエンジニアの仕事
Ciscoルーター設定一覧まとめ こんにちは、フルスタックエンジニアのryuです。Ciscoルーターの設定方法の一覧記事まとめです! Ciscoル...

過去問解説まとめ

今回の記事では、こちらの基本情報の過去問について解説しました

メディアコンバータ,リピータハブ,レイヤ2スイッチ,レイヤ3スイッチのうち,レイヤ3スイッチだけがもつ機能はどれか。

ア:データリンク層において,宛先アドレスに従って適切なLANポートにパケットを中継する機能

イ:ネットワーク層において,宛先アドレスに従って適切なLANポートにパケットを中継する機能

ウ:物理層において,異なる伝送媒体を接続し,信号を相互に変換する機能

エ:物理層において,入力信号を全てのLANポートに対して中継する機能

問題文では、様々な機器の名前が出ていますが、実際はレイヤ3スイッチについて聞かれています。問題文をよく読んで、回答しましょう!
