こんにちは、フルスタックエンジニアのryuです。
今回の記事は、PacketTracerでポートを指定して配線する方法を解説します。PacketTracerで配線をすると、ポートの指定ができず困ったことはありませんか？スイッチのGi0/3に接続したいのに、どうやってポートを指定して配線すればいいのか分からない。そのような方のためにポートを指定して配線する方法を解説します。
PacketTracerでポートを指定して配線する方法を解説¶
配線すると順にポートが割り振られる¶

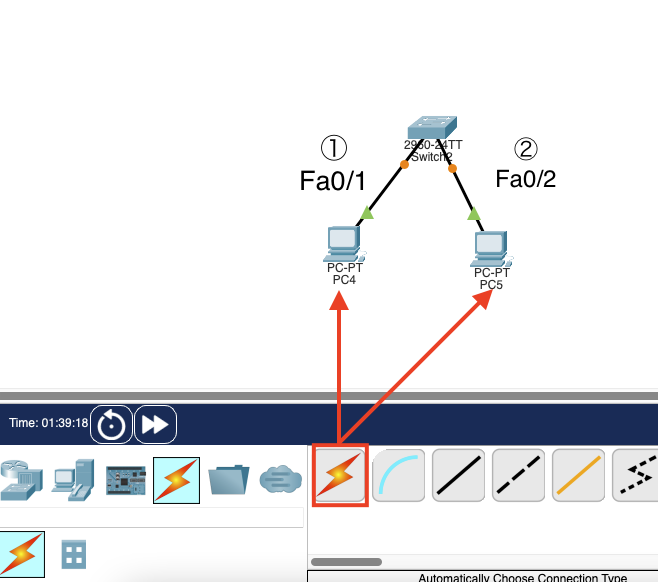

PacketTracerで配線をすると、順にポートが割り当てられます。
例えば、fa0/8に接続したい場合はどのようにしたらいいでしょうか？
ポートを指定して配線する場合は、リンクの部分をクリックして再配線します。
ポートを指定して配線する方法¶
ポートを指定する場合は、まず配線をした状態で、リンクの部分をクリックします。
リンクをクリックすると、配線が外れるので、もう一度機器をクリックします。

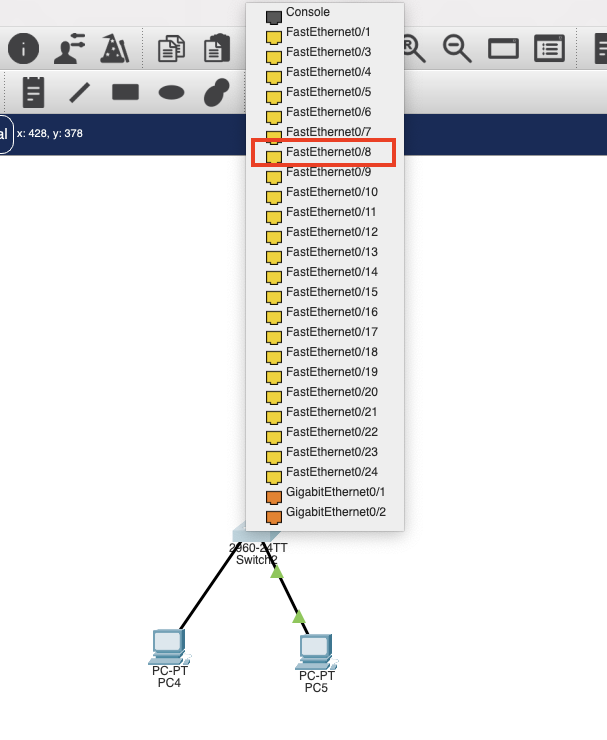

その後、配線するポートを選択することができます。
接続する機器に合ったケーブルを選ぶ¶
ポートを正しく指定しても、ケーブルの種類が合っていなければ、想定どおりに接続できないことがあります。
まずは、初心者がよく使うケーブルを整理しておきましょう。
| 接続例 | 基本的に選ぶケーブル | ポートの例 |
|---|---|---|
| PCとスイッチ | Copper Straight-Through | PC FastEthernet0－SW FastEthernet0/1 |
| ルーターとスイッチ | Copper Straight-Through | Router GigabitEthernet0/0－SW GigabitEthernet0/1 |
| スイッチとスイッチ | Copper Cross-Over | SW GigabitEthernet0/1－SW GigabitEthernet0/1 |
| PCとスイッチの管理接続 | Console | PC RS232－SW Console |
| 光インターフェース同士 | Fiber | 対応する光ポート同士 |
現在の実機ではAuto-MDIXによって、ストレートとクロスを自動判別できることがあります。
しかし、Packet Tracerの演習ファイルでは、正しいケーブルとポートの組み合わせが採点対象になる場合があります。学習中は、自動接続だけに頼らず、接続する機器の組み合わせからケーブルを選べるようにしておくと安心です。
ストレートケーブルを使う場面¶
ストレートケーブルは、PCとスイッチ、ルーターとスイッチなど、役割の異なる機器を接続するときに使用します。
Packet Tracerで最初に作るネットワークでは、PCとスイッチを接続する機会が多いため、最もよく使うケーブルの一つです。
ポートを指定する必要がある理由¶
簡単な練習であれば、空いているポートへ接続しても通信できることがあります。
それでもポート番号を意識したほうがよいのは、ネットワーク機器の設定がインターフェース単位で行われるためです。
VLANの設定先がポートごとに異なる¶
スイッチでは、FastEthernet0/1をVLAN10、FastEthernet0/2をVLAN20のように、ポートごとに異なる設定を入れられます。
たとえば、PCをFastEthernet0/8へ接続したのに、設定はFastEthernet0/7へ入れていた場合、ケーブル自体はつながっていても期待したVLANには入りません。
Switch> enable
Switch# configure terminal
Switch(config)# interface fastEthernet 0/8
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
コマンドに間違いがなくても、配線先が違えば通信できない。
これはPacket Tracerに限らず、実際のネットワーク作業でも起こるミスです。
障害対応では構成図との一致が重要¶
エンジニアとして10年以上、ネットワークの学習教材や検証環境を作ってきましたが、初心者の方がつまずきやすいのは難しいコマンドだけではありません。
設定したポートと、実際にケーブルを接続したポートが違う。 この小さなずれによって、正しい設定まで間違っているように見えてしまいます。
通信できないときは、いきなり設定を全部消すのではなく、まず構成図、配線先、インターフェース名を照らし合わせてください。この確認だけで解決するケースは少なくありません。
配線後に接続状態を確認する方法¶
ケーブルを接続できたら、見た目だけで終わらせず、CLIとpingでも状態を確認しましょう。
確認の順番を決めておくと、通信できないときに原因を探しやすくなります。
リンクランプの色を確認する¶
スイッチへケーブルを接続した直後は、リンクランプがオレンジ色や黄色に見えることがあります。
Ciscoの公式演習でも、接続直後はアンバーになり、しばらくすると緑色へ変わる場合があると説明されています。すぐに緑色にならなくても、少し待ってから確認しましょう。
ただし、長時間赤色のままなら、ケーブル、ポート、機器の電源、インターフェースの状態を確認します。
show ip interface briefで確認する¶
ルーターやレイヤ3スイッチでは、次のコマンドでインターフェースの状態を一覧表示できます。
Router> enable
Router# show ip interface brief
表示結果では、StatusとProtocolを確認します。
Interface IP-Address OK? Method Status Protocol
GigabitEthernet0/0 192.168.1.1 YES manual up up
GigabitEthernet0/1 unassigned YES unset administratively down down
up / upなら、物理リンクとデータリンク層の両方が動作している状態です。administratively down / downなら、インターフェースがshutdownされている可能性があります。
no shutdownでルーターポートを有効化する¶
ルーターのインターフェースが無効になっている場合は、対象ポートへ移動してno shutdownを実行します。
Router> enable
Router# configure terminal
Router(config)# interface gigabitEthernet 0/0
Router(config-if)# no shutdown
ポート名は機種や接続先によって異なります。ここでも、実際にケーブルを接続したポートと、コマンドで指定したポートが一致しているか確認してください。
pingで通信を確認する¶
最後に、PCから相手のIPアドレスへpingを実行します。
C:\> ping 192.168.1.1
応答が返れば、少なくともIPレベルで相手へ到達できています。
pingが失敗した場合は、配線だけでなく、IPアドレス、サブネットマスク、デフォルトゲートウェイ、VLAN、ルーティングも確認しましょう。
実際にPCを2台配置して通信確認まで練習したい方は、次の記事も参考にしてください。
【関連記事】Packet Tracerでネットワーク構築を練習する方法
ポートを指定しても通信できないときの確認項目¶
ポートを選び直したのに、リンクが緑色にならない。そんなときは、原因を一つずつ切り分けます。
焦って設定を作り直すより、確認項目を上から順番に見たほうが早く解決できます。
| 症状 | 主な原因 | 確認方法 |
|---|---|---|
| ケーブルを接続できない | 対応していないポートを選んでいる | 機器のポート一覧とケーブル種別を確認 |
| リンクが赤い | 電源OFF、ケーブル違い、ポート無効 | 電源、ケーブル、show ip interface briefを確認 |
| リンクは緑だがping失敗 | IP設定、VLAN、経路の不一致 | IP、サブネット、VLAN、ルーティングを確認 |
| 設定したVLANに入らない | 設定ポートと配線ポートが違う | show running-configと接続先を比較 |
| EtherChannelがまとまらない | 両端のポートや設定が不一致 | 使用ポート、trunk、LACP・PAgP設定を確認 |
| ポート番号が見つからない | 機種や表示モードが違う | 機器モデル、Logical・Physical表示を確認 |
選択したポートがすでに使用中ではないか¶
一つの物理ポートへ、複数の通常ケーブルを同時に接続することはできません。
接続したいポートが一覧に出ない場合や選択できない場合は、すでに別のケーブルが接続されていないか確認してください。
LogicalとPhysicalを混同していないか¶
Logicalモードでは、機器をクリックして表示される一覧からポートを選ぶ操作が中心です。
Physicalモードでは、機器の前面や背面を確認し、実際のポート位置を選択する演習があります。ポート番号が見つけにくいときは、Inspect FrontやInspect Rear、ズーム、マウスオーバーを使って確認します。
UIはPacket Tracerのバージョンや演習ファイルによって少し異なりますが、正しいケーブルを選び、両端の正しいポートを選択するという考え方は同じです。
Packet Tracerは配線と設定をセットで練習しよう¶
Packet Tracerの操作は、ケーブルをつないで終わりではありません。
機器を配置し、ポートを選び、IPアドレスやVLANを設定し、showコマンドとpingで確認する。この一連の流れを繰り返すことで、ネットワークの理解が深まります。
参考書で構成図を見ているだけでは、FastEthernet0/1とGigabitEthernet0/1の違いや、どのポートへ設定を入れるのかが曖昧になりやすいものです。
自分で配線すると、コマンドと物理構成が結びつきます。ここが、ハンズオンで学ぶ大きなメリットです。
InfraAcademyでは、ネットワークの基礎から、Ciscoルーターやスイッチの設定まで、手を動かしながら進められる講座を用意しています。Packet Tracerを開いたものの、何を構築すればよいか分からない方は、学習順序を決めるところから始めてみてください。
【関連記事】Ciscoコマンドを実践的に練習できるInfraAcademy
Packet Tracerでポートを指定する方法まとめ¶
Packet Tracerでポートを指定する場合は、Connectionsからケーブルを選び、1台目の機器とポート、2台目の機器とポートの順番で選択します。
すでに誤ったポートへ接続している場合は、ケーブルを削除してから正しいポートへ接続し直すと分かりやすいでしょう。
大切なのは、配線先と設定先を一致させることです。
通信できないときは、ケーブルの種類、接続ポート、リンクランプ、show ip interface brief、IP設定の順番で確認してください。一つずつ切り分ければ、どこで通信が止まっているのか見つけやすくなります。
ネットワークは、読むだけでは分かりにくい分野です。
小さな構成で構わないので、自分で機器を置き、ポートを選び、通信できるところまで試してみましょう。
