VLANとは？VLANの仕組み、スイッチへの設定方法などを詳しく解説します

こんにちは、フルスタックエンジニアのryuです。

今回の記事では、VLANについて解説します。VLANとは、Virtual LANの略で仮想的にネットワークを構築する技術です。

ネットワーク機器のスイッチで設定します。VLANの仕組みやスイッチでのVLANの設定方法など、詳しく解説します。

VLANはCCNAの学習でも必ず登場する重要なトピックです。これからネットワークを学ぶ方や資格取得を目指す方も、ぜひ最後まで読んでみてください。

VLANとは？1台のスイッチを仮想的に分割する技術¶

VLANってそもそも何なのか、疑問に思っている方も多いのではないでしょうか。まずは言葉の意味からおさえていきましょう。

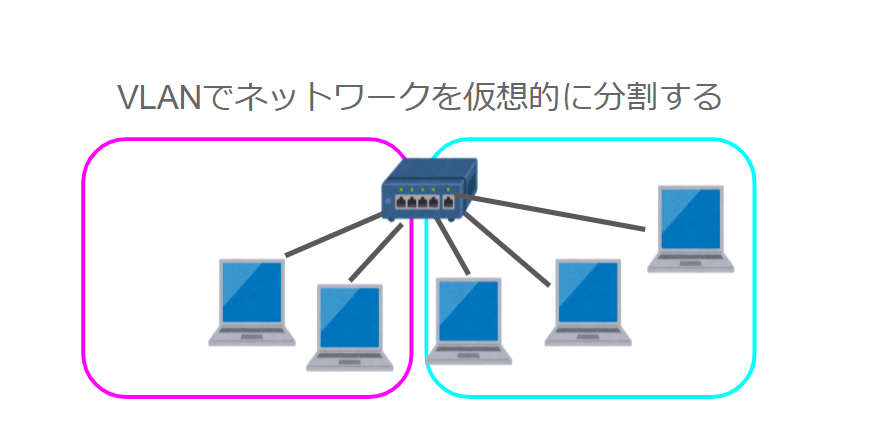

VLANとは、1台のスイッチを仮想的に複数のネットワークに分割する技術のことです。

物理的には1台の機器なのに、中身はまるで別々のネットワークのように動作します。この仮想的にという点が、VLANを理解するうえで一番のポイントです。

VLANはネットワーク機器のスイッチで構築することができます。VLANがどのようなものなのかを、初心者の方にもわかるように詳しく解説します！

VLANは仮想的なLANのこと¶

まず、VLANを理解するために、前提知識をおさらいしておきましょう。VLANはVirtual LANの略ですが、そもそもLANとは何なのでしょうか？

LANとは、ローカルエリアネットワークのことです。複数のPCが接続されて、LANというネットワークを構築します。

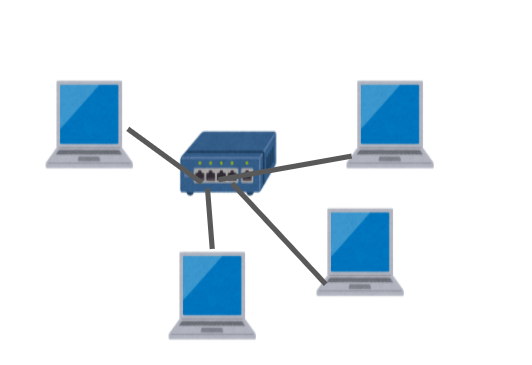

こちらの図は1つのLANを表しています。

1つのネットワーク機器に複数台のPCが接続されて、LANが構築されます。この場合、ネットワークを1つ作成するために1つのネットワーク機器が必要になります。

そうなると、大量のネットワークを構築する場合はその分のネットワーク機器を用意する必要があります。コストが掛かり、非効率ですよね。

そこで、VLANを使用して効率的にネットワークを構築するようになりました。1台のスイッチを仮想的に分割できれば、機器を増やさずに複数のネットワークを作れるからです。

LANの基礎からおさらいしたい方は、【図解】LANとは？やLANとWANの違いもあわせてご覧ください。

スイッチでネットワークを仮想的に区切る¶

VLANは、スイッチというネットワーク機器を使用して設定することができます。スイッチの概要については、スイッチとはどんな機器なのかで詳しく解説しています。

VLANをスイッチの接続ポート毎に設定することで、ポート毎にネットワークを区切ることができます。イメージは以下のようになります。

上記の図のように、左側のポートにはVLAN1を、右側のポートにはVLAN2を設定します。すると、1台のスイッチで2つのネットワークを構築することができます。

ここで大事なのは、VLAN1のPCとVLAN2のPCは直接通信できないという点です。同じスイッチに繋がっていても、論理的には完全に別のネットワークとして扱われます。

詳しいVLANの設定については、記事の後半で解説します！

なぜVLANが必要なのか？3つのメリット¶

VLANの概要が分かったところで、次はなぜVLANを使うのかを見ていきましょう。わざわざネットワークを分割する理由が気になりますよね。

VLANのメリットは、大きく分けて3つあります。まずは表で全体像をつかんでください。

それぞれ順番に解説していきます。

ブロードキャストドメインを分割して負荷を減らす¶

1つ目のメリットは、ブロードキャストドメインの分割です。聞き慣れない言葉かもしれませんが、VLANの本質に関わる重要な概念です。

ブロードキャストとは、同じネットワークに所属する全員へ一斉送信される通信のことです。そして、そのブロードキャストが届く範囲をブロードキャストドメインと呼びます。

たとえば、PCが通信相手のMACアドレスを調べるARPという仕組みは、ブロードキャストを使って問い合わせを行います。ネットワークでは、こうした一斉送信の通信が日常的に流れているのです。

スイッチはブロードキャストを受け取ると、受信したポート以外のすべてのポートへ転送します。つまり、1つのネットワークが大きくなるほど、関係のないPCにまで届く無駄な通信が増えていくわけです。

VLANでネットワークを分割すると、ブロードキャストは同じVLANに所属するポートにしか転送されなくなります。その結果、ネットワーク全体の負荷を減らすことができるのです。

部署ごとに通信を分けてセキュリティを高める¶

2つ目のメリットは、セキュリティの向上です。

たとえば、経理部と営業部のPCが同じネットワークにあると、営業部のPCから経理部のサーバーへ自由にアクセスできてしまいます。重要なデータを扱う部署としては、好ましくない状態ですよね。

VLANで部署ごとにネットワークを分割すれば、VLANをまたいだ通信は基本的にできなくなります。ネットワークを分離することで、不正アクセスや情報漏えいのリスクを下げられるのです。

社内で万が一マルウェアに感染した場合でも、被害を1つのVLANの範囲に留めやすくなります。ネットワークの分割は、セキュリティ設計の基本と言えます。

機器や配線のコストを削減できる¶

3つ目のメリットは、コストの削減です。

VLANが無い場合、ネットワークの数だけスイッチを用意する必要があります。VLANを使えば1台のスイッチに複数のネットワークを収容できるため、機器の台数を減らせます。

また、組織変更やレイアウト変更にも柔軟に対応できます。PCの配線を物理的に繋ぎ直さなくても、スイッチの設定を変えるだけで所属するネットワークを変更できるからです。

VLANの種類はポートVLANとタグVLANの2つ¶

VLANには、大きく分けてポートVLANとタグVLANの2種類があります。ここを混同すると後の学習でつまずきやすいので、違いを整理しておきましょう。

2つの違いは、次の表の通りです。

ポートVLANはポート単位でネットワークを分ける¶

ポートVLANは、スイッチのポート1つ1つにVLANを割り当てる方式です。最も基本的なVLANで、先ほどの図で紹介したのもこのポートVLANです。

ポート1〜2はVLAN10、ポート3〜4はVLAN20のように設定します。PCやサーバーを接続するポートに使われることが多く、このように1つのVLANだけが流れるポートをアクセスポートと呼びます。

タグVLANはスイッチをまたいでVLANを広げる¶

タグVLANは、複数のスイッチをまたいで同じVLANを使いたいときに登場します。

たとえば、1階と2階のスイッチの両方にVLAN10のPCがあるとしましょう。スイッチ同士をつなぐケーブルには、VLAN10とVLAN20など複数のVLANの通信が流れる必要がありますよね。

そこで、通信データにどのVLANのものかを示すタグを付けて識別します。このタグの規格がIEEE 802.1Qで、イーサネットのフレームにVLAN IDを含むタグを挿入する仕組みです。

タグ付きの通信が流れるポートをトランクポートと呼びます。アクセスポートとトランクポートの詳しい違いや設定方法は、アクセスポートとトランクポートの違いで解説しています。

また、トランクポートにはタグを付けずに通信するネイティブVLANという特別な仕組みもあります。詳しくはネイティブVLANの概要とスイッチへの設定方法をご覧ください。

スイッチでVLANを設定してみよう¶

ここからは、VLANの設定方法について解説します。VLANはスイッチで設定を行います。

Ciscoのスイッチを想定してコマンドを解説します。手順は次の3ステップです。

では、詳しく解説します。

VLANの作成¶

まず、VLANの作成を行います。VLANの作成は、以下のコマンドを使用します。

(config)#vlan 10
(config-vlan)#name Net1     //←VLANに名前を付ける場合(任意)
(config-vlan)#exit

vlan 10とは、VLAN ID10のVLANを作成するという意味です。VLAN IDはVLANの番号なので、各ネットワークに任意の番号を指定しましょう。

VLAN ID1はデフォルトVLANです。VLANを作成していない状態では全てのポートがVLAN1に所属しており、管理用のIPアドレスを設定したりします。

スイッチへのIPアドレスの設定手順は、スイッチにIPアドレスを設定する方法で詳しく解説しています。

VLANの割り当て¶

次にVLANの割り当てです。VLANはスイッチの各ポートで設定します。

(config)#int gi 0/1
(config-if)#switchport mode access
(config-if)#switchport access vlan 10

これは、インターフェースの0/1にVLAN10を割り当てる設定です。switchport mode accessでポートをアクセスポートとして動作させ、switchport access vlan 10で所属するVLANを指定しています。

これを各ポートに設定します。複数のポートにVLANを設定する場合は、以下のようなコマンドを入力します。

(config)#int range gi 0/2 - 3
(config-if-range)#switchport mode access
(config-if-range)#switchport access vlan 20

int rangeを使うことで、インターフェースの0/2と0/3にVLAN20をまとめて設定することができます。設定するポートが多いときに便利なコマンドです。

VLANの確認¶

最後にVLANが割り当てられたか確認しましょう！確認コマンドはshow vlan briefです。

#show vlan brief

//出力結果
VLAN Name     Status  Ports
---- ---------------- ------------------
1    default  active   Gi0/2, Gi0/3, Gi0/4
                      Gi0/5, Gi0/6, Gi0/7, Gi0/8
10   Net1   active  Gi0/1

VLANの名前と割り当てられたポートを確認することができます。

出力を見ると、VLAN10のNet1にポートGi0/1が所属していることが分かりますね。何も設定していないポートは、デフォルトVLANであるVLAN1に所属したままです。

異なるVLAN間で通信するにはルーティングが必要¶

ここまでの説明で、VLANはネットワークを分割する技術だと分かりました。では、分割したVLAN同士で通信したいときはどうすればいいのでしょうか。

実は、スイッチのVLAN設定だけでは、異なるVLAN間の通信はできません。VLANはそれぞれ別のネットワークなので、間を中継するルーティングの仕組みが必要になります。

この仕組みをVLAN間ルーティングと呼びます。ルーターを使う方法と、ルーティング機能を持ったL3スイッチを使う方法の2つが代表的です。

企業のネットワークでは、L3スイッチでVLAN間ルーティングを行う構成が広く使われています。VLANでネットワークを分割しつつ、必要な通信だけをルーティングで通すのが実際の設計の考え方です。

分割と接続はセットで考える、と覚えておくと理解が深まりますよ。

VLANを手を動かして学ぼう¶

VLANの仕組みが分かったら、次は実際にコマンドを打って試してみるのが理解への近道です。

とはいえ、Ciscoのスイッチを個人で用意するのはハードルが高いですよね。実機がなくても、シミュレーターを使えばVLANの設定は体験できます。

当ブログのネットワーク入門講座では、ブラウザ上で演習をしながらネットワークの基礎を学べます。読むだけでは身につきにくい操作を、環境構築なしで練習できるのが特徴です。

VLANはCCNA試験でも中核となる出題分野です。2024年8月に改定されたCCNA 200-301 v1.1でも、VLANやトランクはネットワークアクセス分野の重要トピックとして引き続き出題されています。

これからネットワークエンジニアを目指す方は、ネットワーク入門講座一覧から学習を始めてみてください。

VLANでよくある疑問¶

最後に、VLANについて初心者の方からよく聞かれる疑問に答えておきます。

VLAN IDはいくつまで使えるの？¶

VLAN IDとして利用できる番号は、1〜4094です。IEEE 802.1QのタグではVLAN IDに12ビットが割り当てられており、0と4095は予約されているため使用できません。

なお、Ciscoのスイッチでは1002〜1005も古い規格用に予約されています。実際の設計では、部署や用途ごとに番号のルールを決めて採番することが多いです。

VLAN1をそのまま使ってもいいの？¶

VLAN1は、初期状態ですべてのポートが所属しているデフォルトVLANです。そのまま通信に使うこともできますが、実際の運用では用途ごとに別のVLANを作成して使うのが一般的です。

すべての機器が同じネットワークに属したままでは、せっかくのVLANのメリットを活かせないからです。ネットワークを設計するときは、意図を持ってVLANを分けましょう。

家庭用のスイッチングハブでもVLANは設定できる？¶

家電量販店で売られている一般的なスイッチングハブは、アンマネージドスイッチと呼ばれる設定機能を持たない製品がほとんどです。この場合、VLANは設定できません。

VLANを使うには、設定機能を持つマネージドスイッチ（インテリジェントスイッチ）が必要です。企業ネットワークで使われるCiscoのCatalystシリーズなどが代表例です。

VLANを設定したのに通信できないときは？¶

VLANを設定したのに通信できない場合は、まずshow vlan briefでポートの所属VLANを確認しましょう。意図したVLANにポートが割り当てられているかが、最初のチェックポイントです。

また、通信したい相手が同じVLANにいるかも確認してください。異なるVLAN宛ての通信は、先ほど解説した通りルーティングの設定がなければ届きません。

VLANとは？まとめ¶

今回の記事では、VLANについて詳しく解説しました。

VLANとは、1台のスイッチを仮想的に複数のネットワークに分割する技術でしたね。ブロードキャストドメインの分割やセキュリティの向上、コスト削減といったメリットがあります。

設定の流れは、vlanコマンドでVLANを作成し、switchport access vlanでポートに割り当てるだけです。確認コマンドのshow vlan briefとあわせて、スイッチの基礎設定として覚えておきましょう！
