ネイティブVLANとは?概要やスイッチへの設定方法を詳しく解説

PCでコーディング

こんにちは、フルスタックエンジニアのryuです。

今回の記事は、ネイティブVLANについて解説します。ネイティブVLANとは、トランク上でVLANのタグが付かないVLANのことです。ネイティブVLANの概要やスイッチへの設定方法などを詳しく解説します。

ネイティブVLANとは?

ネイティブVLANってなに?

今回の記事では、ネイティブVLANについて解説します。

ネイティブVLANとは、トランク上でVLANのタグを付けずに送受信されるVLANのことです。デフォルトでは、VLAN1がネイティブVLANとなっています。

ネイティブVLANについてさらに詳しく解説します。

VLANタグが付かないネイティブVLAN

ネイティブVLANを理解するために、VLANのタグについて説明します。タグはVLAN識別情報のことで、ネットワークを識別するために使用します。

トランクポート上で複数のVLANが通信の送受信を行う場合、タグを付与して、どのネットワークの通信か識別を行います。

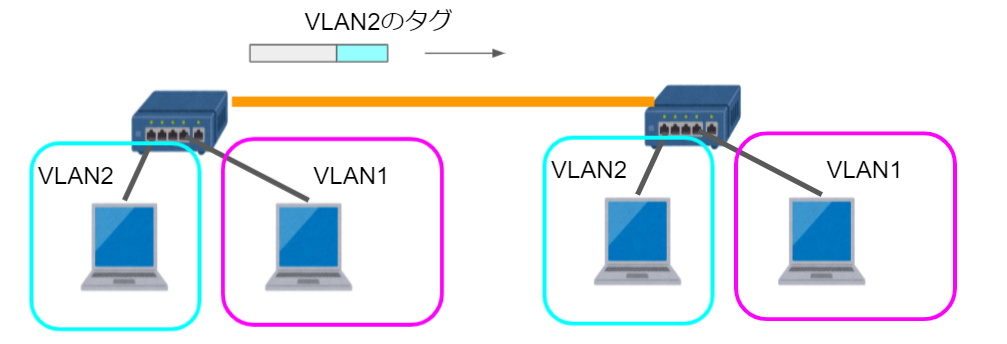

VLANタグが付かないネイティブVLAN

上記の図のように、VLAN2の通信にVLAN2を識別するタグを付与して、VLAN1とVLAN2の通信を区別するようにします。

ネイティブVLANはこのVLANタグが付与されていないVLANのことです。

ネイティブVLANの通信

ネイティブVLANはVLANタグが付与されない通信のことです。デフォルトでは、ネイティブVLANはVLAN1です。つまり、タグが付与されていない通信はVLAN1と認識されます。

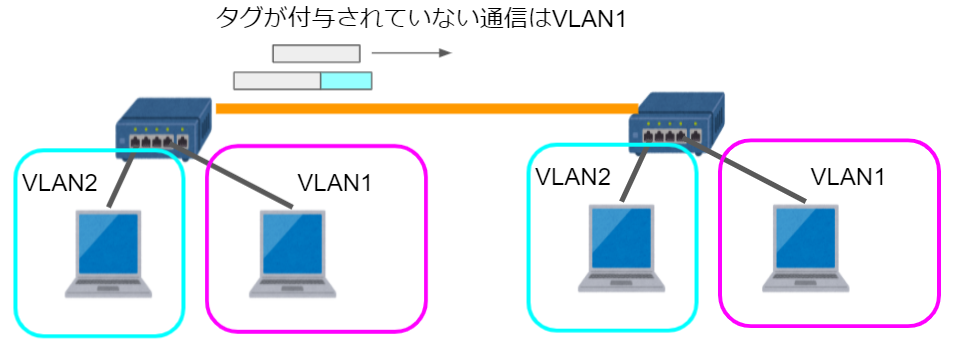

ネイティブVLANの通信

ネイティブVLANを理解するためには、VLANやトランクについての知識が必須です。まだ理解していない方は、こちらの記事をご覧ください。

ネイティブVLANの設定方法

ここからは、ネイティブVLANの設定方法について解説します。Ciscoのスイッチを想定しています。

ネイティブVLANの設定コマンド

ネイティブVLANを設定するためには、以下のコマンドを入力します。

(config)#int gi 0/1
(config-if)#switchport mode trunk
(config-if)#switchport trunk native vlan 10

ネイティブVLANを確認する場合は、以下のコマンドを入力します。

#show int  trunk
Port     Mode    Encapsulation    Status       Native vlan
Gi0/1    on        802.1q             trunking    10

このように、ネイティブVLANを設定することができます。

native vlan mismatchのエラーが発生する場合

ネイティブVLANを設定すると、接続しているスイッチで「native vlan mismatch」のエラーが発生します。これは、接続されたスイッチ同士で、ネイティブVLANの設定が違うことで発生します。

ネイティブVLANの設定を行ったら、接続されているスイッチも併せて設定するようにしましょう!

ネイティブVLANとは?まとめ

今回の記事では、ネイティブVLANについて解説しました。まとめると以下のようになります。

  • ネイティブVLANとはVLANのタグが付与されていないVLANのこと
  • ネイティブVLANを設定したら、接続されているスイッチも同様に設定する
